GHZ寬帶放大器系列HSA

特征

Ø  寬帶，頻率范圍從10 kHz到2.5 GHz

Ø  增益高達60 dB（x 1,000）

Ø  光電檢測器的跨阻放大高達50,000 V / A

Ø  輸入噪聲高達310 pV /√Hz（6.2 pA /√Hz）

Ø  集成直流電流路徑，適用于光電探測器

Ø  兩個相同的信號輸出（HSA-Y）

Ø  直流監控器輸出（HSA-Y）

10 KHZ至2.5 GHZ

HSA系列的GHz寬帶放大器在高增益，大帶寬和低噪聲之間實現了良好的平衡，這使其適合于例如使用快速光電探測器進行高分辨率測量。
    從千赫茲到千兆赫茲的大帶寬對于精確測量脈沖和瞬態重要，尤其是對于具有不同脈沖寬度的復雜信號或測量瞬態的衰減時間時。由于其低的1 / f噪聲，HSA系列還允許在kHz范圍內進行低噪聲放大。
    大的帶寬，平坦的幅度頻率響應和低噪聲使HSA放大器系列成為前置放大器的理想選擇，可以顯著提高示波器和頻譜/網絡分析儀的輸入靈敏度。

光電探測器雙流的入口直流路徑

在許多應用中-例如散粒噪聲有限光譜法，覆蓋測量等-相對較高的連續光輸出（cw功率）擊中了光電檢測器，從而產生了高直流電。該直流電必須能夠通過低電阻直流電（DC）路徑流到地面，否則將嚴重?fù)p害光電檢測器偏置電壓（BIAS）的穩定性，并可能發生非線性以及速度損失。
    因此，所有HSA放大器的輸入均具有50 Ohm的直流路徑。巧妙的設計類似于BIAS-T，可確保在整個頻率范圍內具有良好的50歐姆匹配以及很佳的信噪比。

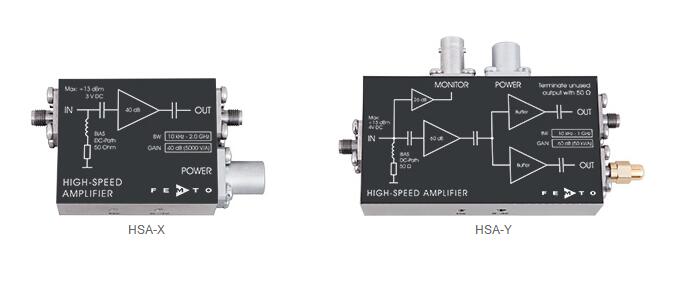

HSA-X系列

HSA-X系列的放大器具有緊湊且具有EMI保護的外殼。它們配有M4和8-32“螺紋孔，易于安裝，例如在光具座上。RF連接設計為SMA插座。提供20和40 dB增益的版本。

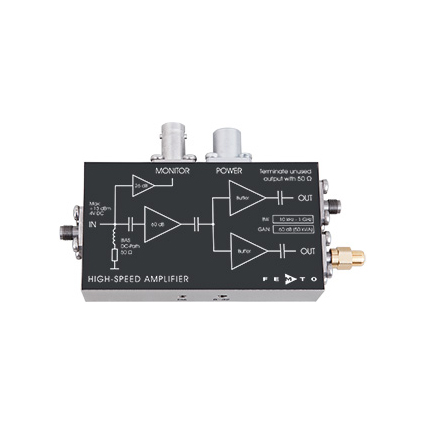

HSA-Y系列

HSA-Y系列的設備還配備了DC監控器輸出，例如，可以觀察光電探測器上的CW電源或測量低頻背景信號。此外，HSA-Y放大器每個都具有兩個相同的信號輸出，無需額外的信號分配器網絡即可實現額外的觸發或信號監視。放大器可選具有20、40或60 dB增益的版本。

應用領域

Ø  快檢測器的前置放大器（微通道板，光電倍增管，雪崩光電二極管和PIN光電二極管）

Ø  示波器和頻譜/網絡分析儀的前置放大器

Ø  隨時間推移對脈沖和瞬態進行高分辨率測量

Ø  50Ω高速系統中的信號增強器

模型	HSA-X-1-40	HSA-X-2-20	HSA-X-2-40	HSA-X-I-2-40
下限頻率	10 kHz的	10 kHz的	10 kHz的	10 kHz的
上限頻率	1.2 GHz	2.5 GHz	2.0 GHz	2.2 GHz
上升/下降時間	290 ps	140 ps	180 ps	160 ps
加強	40分貝（x 100）	20分貝（x 10）	40分貝（x 100）	40分貝（x 100） 倒置
跨阻*	5,000 V / A	500 V / A	5,000 V / A	5,000 V / A 倒置
輸入噪聲[/√Hz] **	310 pV（6.2 pA）	610 pV（12.2 pA）	620 pV（12.4 pA）	430 pV（8.6 pA）
輸入駐波比VSWR	1.6：1	1.23：1	1.4：1	1.25：1
最大輸出電壓@ 50Ω	2 V PP	2 V PP	1.9 V PP	2 V PP
輸出駐波比VSWR	1.35：1	1.4：1	2.5：1	1.4：1
輸入輸出	50Ω，SMA	50Ω，SMA	50Ω，SMA	50Ω，SMA
電源電壓	+15 V，+140 mA（典型值）	+15 V，+105 mA，典型值	+15 V，+125 mA，典型值	+15 V，+145 Ma   （典型值）
套管	80 x 45 x 25毫米（長x寬x高），重量100克
數據表

*跨阻=增益x 50Ω（輸入阻抗）
**輸入噪聲電流=輸入噪聲電壓÷50Ω（輸入阻抗）

集成的直流電流路徑，用于帶有光電探測器的應用。M4和8-32“螺紋孔用于通過3針Lemo。電源電壓安裝®插座，合適的插頭是包括在內。從PS-15系列的適當電源單元是任選可用的。進一步的細節參見數據表。

模型	HSA-Y-1-40	HSA-Y-1-60	HSA-Y-2-20	HSA-Y-2-40
下限頻率	10 kHz的	10 kHz的	10 kHz的	10 kHz的
上限頻率	1.0 GHz	1.1 GHz	2 GHz	1.9 GHz的
上升/下降時間	330 ps	320 ps	175 ps	185 ps
加強	40分貝（x 100）	60分貝（x 1,000）	20分貝（x 10）	40分貝（x 100）
跨阻*	5,000 V / A	50,000 V / A	500 V / A	5,000 V / A
入口	50Ω，SMA	50Ω，SMA	50Ω，SMA	50Ω，SMA
輸入噪聲[/√Hz] **	330 pV（6.6 pA）	330 pV（6.6 pA）	680 pV（13.6 pA）	650 pV（13 pA）
輸入駐波比VSWR	1.45：1	1.4：1	1.15：1	1.2：1
輸出	兩個相同的信號輸出，50Ω，SMA
最大輸出電壓@ 50Ω	2.0 V PP	2.3V PP	2.5 V PP	1.7 V PP
輸出駐波比VSWR	1.6：1	1.4：1	2.5：1	1.8：1
監控輸出	增益：26 dB（x 20），跨阻*：1 kV / A， 輸出電壓范圍：±10 V（R負載> 10kΩ），帶寬：DC-100 kHz
電源電壓	±15 V   +200 / -10 mA（典型值）	±15 V   +180 / -10 mA（典型值）	±15 V   +160 / -10 mA（典型值）	±15 V   +185 / -10 mA（典型值）
套管	110 x 70 x 25毫米（長x寬x高），重量180克
數據表

*跨阻=增益x 50Ω（輸入阻抗）
**輸入噪聲電流=輸入噪聲電壓÷50Ω（輸入阻抗）

集成的直流電流路徑，用于帶有光電探測器的應用。M4和8-32“螺紋孔，用于安裝。通過3針Lemo®插座提供電源，包括一個合適的插頭。PS-15系列的合適電源單元是可選的。有關更多詳細信息，請參見數據表。
